纵剪机
添加时间:2016-12-23

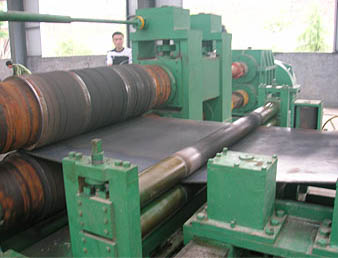

纵剪机



一.技术参数:
  1)
剪切材料: W07-18硅钢板;
  2) 钢卷厚度:0.1-0.5mm;
  3) 钢卷宽度:400-650mm;
  4) 剪切精度:宽度允差±0.15mm;
  5) 钢卷内径:Ф508;
  6) 钢卷外径:≤Ф1500mm;
  7) 钢卷重量:10T;
  8) 纵剪刀片轴直径:Ф140,材质40Cr;
  9) 纵剪钢带宽度:400-650mm;
  10) 纵剪刀片:Ф140×Ф240×12mm,材质6CrW2Si,硬度HRC58-60;
  11) 收卷内径:Ф508mm;
  12) 收卷速度:0-50m/min;
  13) 使用电源:380V三相电50Hz;
  14) 电控设备中的主要元件、易损件符合GB规定,采用国家名牌产品。

  二.设备工艺流程:
  运料→上料→开卷→压引,接料→夹送→储料过桥→导向→纵剪→边丝→储、运→预分料、阻尼→压分料→收卷→捆扎→出料   (电控系统、液压系统)

  三.设备组成:
  1) 液压上料小车:承重10T
  可载钢卷移动、升降;
  四轮导轨行走;
  升降动力:Ф150×700mm液压油缸;
  运行动力:BWED-B131-2.2kw i=121摆线针轮电机;
  1) 液压单臂放料机:承重10T
  由机座、放料轴、放料盘、液压扩涨机构、液压活动支撑臂、制动机构等组成。
  扩涨范围:Ф476-Ф520mm;
  涨缩形式:液压油缸驱动斜滑块式;
  制动方式:磨擦制动。
  涨缩油缸规格:Ф160×96mm;
  2) 液压压引、铲头接板机构
  由压引机架、摆动压引臂、压引胶轮、链轮、链条、压引电机、液压铲头机构等组成。
  压引电机型号:BWED-B131-2.2kw i=121;
  压引轮为聚氨酯胶轮;
  铲头平衡油缸规格:Ф63×400mm.
  压引油缸规格:Ф80×400mm.
  3) 夹送机
  由动力部分、主机部分组成。
  动力部分由机座、摆线针轮减速电机、联轴器、离合器等组成。
  主机部分由机架、二根夹送辊、滑动轴座、上夹送辊液压提升压下机构等组成。
  摆线针轮减速电机型号:BWD-B13-4kw i=35;
  夹送压下油缸规格:Ф63×150mm;
  夹送辊规格:Ф150×800mm,一根材质40Cr,表面中频淬火,镀硬铬;
  另一根胶辊(上夹送辊)。
  4) 液压储料过桥
  由机架、活动平台、液压缸、等组成。
  形式:单面翻版平台;
  储料坑规格:3.5×1×3m(长×宽×深)水泥浇灌;
  渡桥结构:钢板焊接,设置滑动辊,表面铺设耐磨塑料板;
  升降动力:Ф63×500mm液压油缸。
  5) 导向(对中)机构
  由工作台架、导杆、多辊式靠轮、调节机架、活动平板等组成。
  结构与形式:焊接结构件,立辊限位,对辊压料;
  立辊规格:Ф80×150mm,高频淬火;
  纠偏形式:双丝杆单侧手动控制;
  调节范围:400-800mm。
  6) 双悬臂纵剪机组
  由动力部分、主机部分组成。
  动力部分由动力机座、ZQ400减速器、11Kw变频电机、联轴器、离合器、对牙分配箱、接轴接套、万向节等组成。
  主机部分由机座、固定式机架、大滑块、刀轴(Ф140mm)二根、活动机架、滑块、牌坊前后调节机构、同步电动提升压下调节机构、配套6片刀片、隔套、橡胶圈等组成。
  活动机架油缸:Ф80×600mm,机架推出后可进行快速换刀;
  机构形式:机架式圆盘剪切、移动机架快速换刀;
  刀轴规格:Ф140×800mm;
  剪切材质:40Cr锻压、调质、中频淬火、精磨;
  圆盘刀规格:Ф140×Ф240×12mm,材质6CrW2Si,淬火硬度HRC56-58;
  剪切传动:11kw配减速箱和对牙箱、万向节;
  剪切压下传动:1.5kw摆线针轮减速机配蜗轮蜗杆箱;
  换刀方式:液压油缸推移活动机架,Ф80×600mm油缸;
  7) 边丝机构:
  由机架、边丝轴、边丝盘、摩擦轮,配套链轮、链条、2.2KW摆线针轮减速电机等组成。
  形式:双面排线收卷;
  收卷盘动力:2.2KW电机传动、摩擦滑块;
  8) 液压储料过桥
  由机架、活动平台、液压缸、等组成。
  形式:双面翻版平台;
  储料坑规格:3.5×1×3m(长×宽×深)水泥浇灌;
  平台结构:矩形钢管焊接,两端设置滑动辊,表面铺设耐磨塑料板;
  升降动力:Ф63×500mm液压油缸。
  9) 液压预(压)分料、阻尼、涨力机构:
  由机架、预(压)分料轴、前压料辊、液压阻尼机构、阻尼机构、阻尼板、上涨力辊液压提升机构、涨力机构、二根差动涨力轴、压分料机构、压分料辊、液压压下机构等组成配套分料片、隔套等。
  预(压)分料片材质:65Mn,淬火处理;
  阻尼形式:机架横梁式压紧,上下横梁间加硬木板、工业高密度毛毡;
  压下动力:Ф63×130mm液压油缸;
  涨力对轴:材质40Cr,Ф160×800mm,表面中频淬火;
  压下动力:Ф63×130mm液压油缸。
  10) 收卷机组:承重10T
  由机座、减速机构、收卷轴、液压收卷扩展机构、液压活动支撑臂、制动器、配套22kw变频电机等。
  减速机构:箱体式齿轮传动,滑块涨缩;
  收卷规格:Ф508×800mm;
  收卷块涨缩直径:Ф508mm;
  涨缩动力:Ф160×96mm液压油缸;
  收卷轴支撑臂结构:钢制结构件;
  收卷动力:22kw电机;
  剪切速度:0-50m/min可调。
  卷取最大重量:10T。
  11) 液压卸料小车:承重10T
  该车承载分料带卷,移动升降;
  形式与结构:四轮导向行走式;
  传动动力:2.2kw摆线针轮减速机;
  升降动力:Ф150×600mm油缸;
  纵向行程:1600mm;
  12) 电控系统
  电源电压:Ac380V 50Hz;
  控制电压:Ac24V 50Hz;
  由变频电柜,主、副操作柜等配套电气组成,前后操作柜均设置急停按钮,红灯显示,以保护设备,人身安全。
  13) 液压系统
  额定压力:16Mpa;
  实际使用压力:10-12Mpa;
  流量:25L/min。
  由液压站、阀座、各种阀、高压软硬管道、各种接头等组成。
  液压站电机功率:7.5kw。

  四.生产周期:100天
